冷凍式干燥機選型指南
正確地選擇一臺冷凍式干燥機，必須同時考慮到壓縮空氣的實際流量、壓力、溫度以及環境溫度和要求的壓力露點溫度五大因素。冷干機處理量Qs=Qa×C1×C2，公式中Qa為壓縮空氣的實際流量。
冷干機原理
冷干機是根據冷凍除濕原理，將壓縮空氣強制通過蒸發器進行熱交換而降溫，使壓縮空氣中氣態的水和油經過等壓冷卻，凝結成液態的水和油，并夾帶塵埃，通過自動排水器排出系統外，從而獲得清潔的壓縮空氣。
冷干機特點
制冷壓縮機采用法國百福馬（PERFORMER )、開山（KERRY )、谷輪（COPELAND )、法國美優樂 (MANEUROP)、海立等公司高溫型全封閉及封閉制冷壓縮機，運轉穩定，噪聲低，性能可靠，省電壽命長。
熱交換器、冷凝器選用優質、高效螺紋管，傳熱系數高，因而體枳小，結構緊湊。簡體材料可選用不銹鋼或碳鋼鍍鋅，避免對壓縮空氣的二次污染。
制冷控制元件均采用世界上最先進的丹麥丹佛斯（DANFOSS)，美國艾可（ALCO）、斯波蘭制冷元件，性能優良，具有勢力膨脹閥的節流降壓功能，熱氣旁通閥的能量調節功能，油分離器冷凍油的油分保護功能，冷媒高低壓保護等功能。
氣液分離采用旋風分離與不銹鋼絲網捕霧有機結合的氣液分離器，具有氣液分離效果徹底，避免水份的二次蒸發，確保冷干機的千燥效果的重要作用。它比旋風分離器好得多，同時又比過濾氣液分離器使用成本低，具有較高的性能價格比。
設計結構設計合理，便于維護保養，箱式外形，美觀大方。
無基礎安裝。
實時顯示運行參數。
舉例：
冷干機入口空氣壓力為0.7MPa，冷干機入口空氣溫度 為40°C，環境溫度為40°C，壓縮空氣的實際流量Qa為 10Nm3/min,要求壓力露點+ 20°C，則：冷干機處量Qs=Qa×C1×C2，査表一、表二，C1=0.80，C2=1.22，得Qs=9.76，應選擇KSAD-10SF規格最合適。
露點換算表
表一壓縮空氣壓力及溫度修正系數（C1）
入口溫度 |
進氣壓力（Mpa） |
||||||
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
|
25 |
0.49 |
0.43 |
0.40 |
0.37 |
0.35 |
0.33 |
0.32 |
30 |
0.57 |
0.52 |
0.46 |
0.42 |
0.40 |
0.37 |
0.36 |
35 |
0.84 |
0.77 |
0.71 |
0.65 |
0.62 |
0.59 |
0.57 |
40 |
0.99 |
0.91 |
0.85 |
0.80 |
0.77 |
0.74 |
0.72 |
45 |
1.20 |
1.11 |
1.05 |
1.00 |
0.97 |
0.94 |
0.92 |
50 |
1.37 |
1.30 |
1.24 |
1.18 |
1.14 |
1.10 |
1.07 |
表二環境溫度與壓力露點修正系數（C2）
環境溫度（°C） |
壓力露點 |
|
2°C |
10°C |
|
25 |
0.65 |
0.34 |
30 |
0.78 |
0.46 |
35 |
1.00 |
0.66 |
40 |
1.22 |
0.86 |
大氣露點——水份含量關系表
露點（°C） |
水分含量（g/m） |
露點（°C） |
水分含量（g/m） |
露點（°C） |
水分含量（g/m） |
露點（°C） |
水分含量（g/m） |
14 |
12.07 |
-5 |
3.407 |
-24 |
0.7678 |
||
13 |
11.35 |
-6 |
3.169 |
-25 |
0.7074 |
-43 |
0.1298 |
12 |
10.66 |
-7 |
2.946 |
-26 |
0.6463 |
-44 |
0.1172 |
11 |
10.01 |
-8 |
2.737 |
-27 |
0.5922 |
-45 |
0.1055 |
10 |
9.309 |
-9 |
2.541 |
-28 |
0.5422 |
-46 |
0.9501 |
9 |
8.819 |
-10 |
2.358 |
-29 |
0.4960 |
-47 |
0.08544 |
8 |
8.270 |
-11 |
2.186 |
-30 |
0.4534 |
-48 |
0.07675 |
7 |
7.750 |
-12 |
2.206 |
-31 |
0.4141 |
-49 |
0.06886 |
6 |
7.260 |
-13 |
1.876 |
-32 |
0.3779 |
-50 |
0.06171 |
5 |
6.797 |
-14 |
1.736 |
-33 |
0.3445 |
-51.1 |
0.054 |
4 |
6.360 |
-15 |
1.605 |
-34 |
0.3138 |
-53.9 |
0.040 |
3 |
5.947 |
-16 |
1.483 |
-35 |
0.2856 |
-56.7 |
0.029 |
2 |
5.559 |
-17 |
1.369 |
-36 |
0.2597 |
-59.4 |
0.021 |
1 |
5.192 |
-18 |
1.261 |
-37 |
0.2359 |
-62.2 |
0.014 |
0 |
4.847 |
-19 |
1.165 |
-38 |
0.2141 |
-65.0 |
0.011 |
-1 |
4.523 |
-20 |
1.074 |
-39 |
0.1940 |
-67.8 |
0.008 |
-2 |
4.217 |
-21 |
0.9884 |
-40 |
0.1757 |
-70.6 |
0.005 |
-3 |
3.930 |
-22 |
0.9093 |
-41 |
0.1590 |
-73.3 |
0.003 |
-4 |
3.660 |
-23 |
0.8359 |
-42 |
0.1438 |

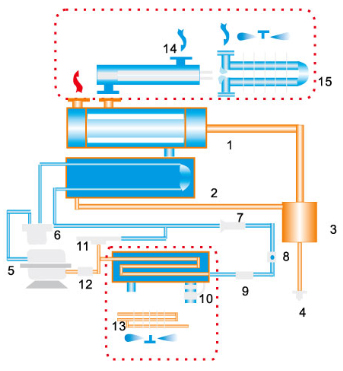

冷凍式壓縮空氣干燥機
|
1. 換熱器 2. 蒸發器 3. 氣液分離器 4. 自動排水器 5. 冷媒壓縮機 6. 汽化器 7. 熱力膨脹閥 8. 視鏡 9. 干燥過濾器 10. 冷凝器（水冷） 11. 熱氣旁通閥 12. 油分 13. 冷凝器（風冷） 14. 制冷器（水冷） 15. 預冷器（風冷） |
