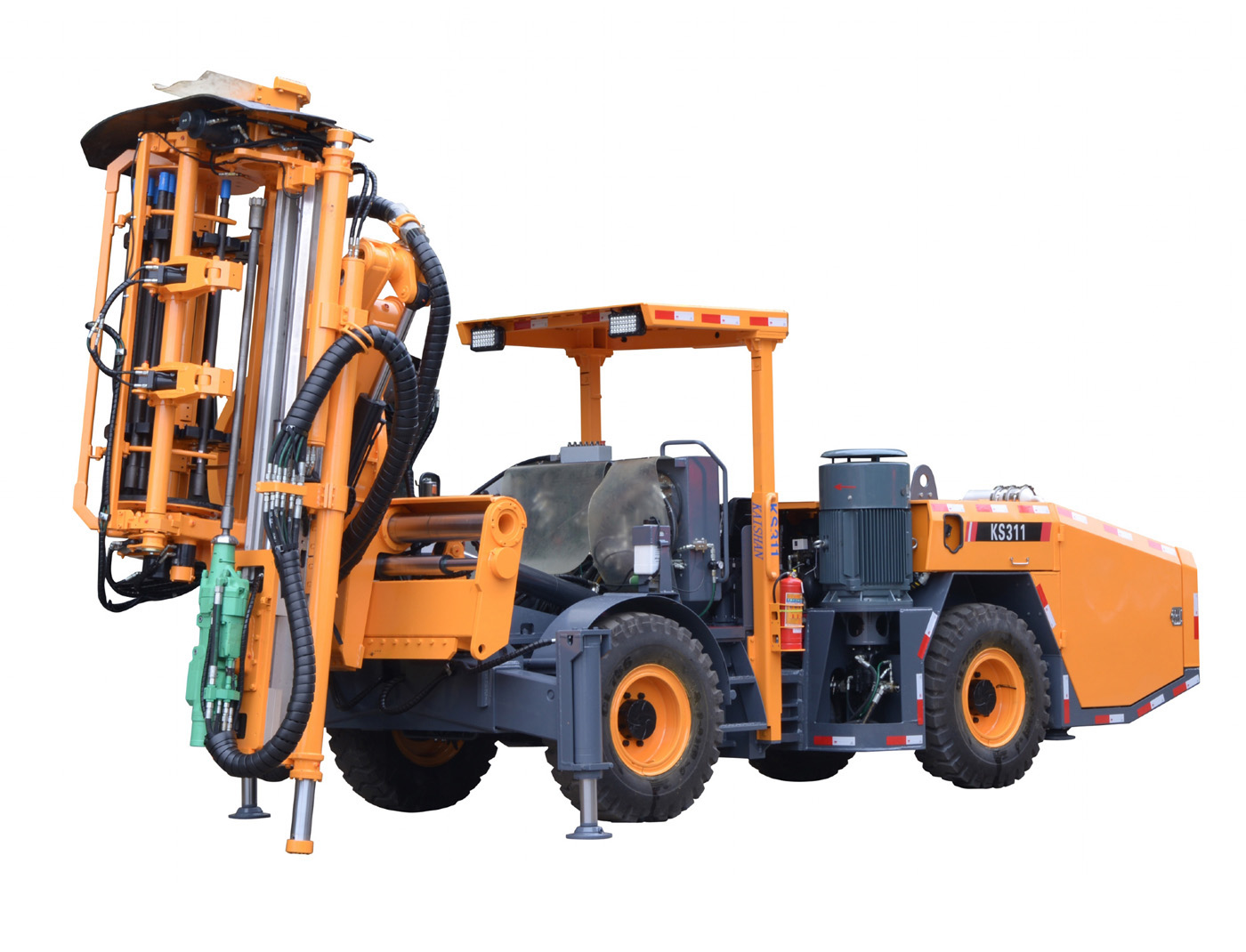

KS311型全液壓深孔鉆車主要用于中深孔采礦鉆鑿爆破孔，也可以用于錨索支護鉆孔。適用巷道高度3.5-5米，寬度3.5-5米。鉆臂支座360度翻轉，配合擺臂機構和平移導軌，可實現360度鉆孔和3米范圍平行鉆孔，能滿足各種采礦鉆孔要求。
• 自動換桿系統可以容納24根鉆桿，最大鉆孔深度可達38米。。
• 推進梁前后液壓頂尖支撐，保證鉆孔過程的穩定性。帶有扶桿油缸，最大限度保持鉆孔的直線度。
• 采用手推車式操作臺，視線良好，也可選配無線遙控器。
• 閉式液壓驅動鉸接礦用底盤，適用于中小尺寸的巷道。
• 高頻沖擊鑿巖機采用梯級活塞優化了沖擊波傳遞效率，提高鉆進速度，降低釬具消耗并提高設備的完好率。
KS311型全液壓掘進鉆車主要技術參數
外形尺寸與重量 |
|||
長度 |
9700mm |
||
寬度 |
2300mm |
||
高度 |
3300 mm |
||
重量 |
16000 kg |
||
行駛速度，水平 |
10 km/h |
||
最大爬坡能力 |
14° |
||
安全防護 |
|||
噪音水平 |
<100 dB(A) |
||
可升降安全頂棚 |
符合防滾翻防落石要求 |
||
鉆進系統 |
|||
鑿巖機型號 |
1×HC95LQW | ||
沖擊功率 |
24KW | ||
沖擊流量 |
138L/min | ||
沖擊壓力 |
200bar | ||
| 最大回轉壓力 | 210bar | ||
| 沖擊頻率 | 48-57hz | ||
扭矩 |
955Nm | ||
| 孔徑 | 51-64mm | 64-76mm | 89-102mm |
| 鉆桿 | R32 | T38 | T45 |
| 鉆桿長度 | 1220mm | 1525mm | 1830mm |
| 推進梁長度 | 3200mm | 3500mm | 3800 |
| 補償行程 | 900mm | 1200mm | 1200mm |
| 鉆孔深度 | 30m | 42m | 42m |
| 推進梁俯仰 | 前俯 20° 后仰 65° | ||
環形工作角度 |
360° |
||

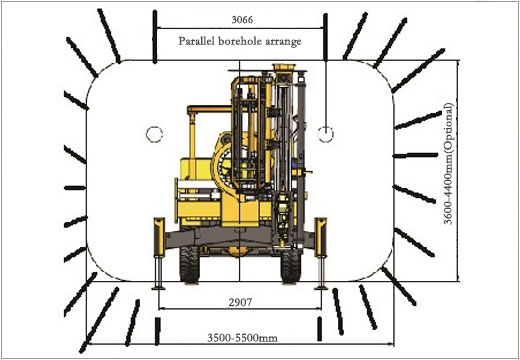

垂直孔范圍 |
左右1500mm |
||
電動液壓系統 |
|||
電機 |
75kw |
||
沖擊-推進-鉆臂 |
軸向變量柱塞泵 |
||
回轉 |
齒輪泵 |
||
過濾精度 |
10μ |
||
液壓油箱 |
240L |
||
液壓冷卻器 |
水冷卻器 |
||
電壓 |
380V |
||
頻率 |
50Hz |
||
啟動方式 |
星三角 |
||
電纜卷盤 |
1×K440 |
||
| 卷盤容纜量 | 80m | ||
| 電纜外徑 | 32mm | ||
電纜規格 |
3×50+3G10 |
||
風水路系統 |
|||
空壓機 |
1×JN4 |
||
排量 |
0.5m3/min |
||
壓力 |
5-7bar |
||
釬尾潤滑裝置 |
電子脈沖潤滑泵 |
||
潤滑耗氣量 |
0.3m3/min |
||
潤滑耗油量 |
180-250g/h |
||
水泵 |
1×CR10 |
||
功率 |
5.5kw |
||
水泵排量 |
8m3/h |
||
底盤 |
|||
柴油機 |
康明斯 QSB3.9-C125 93KW/2200rpm |
||
尾氣凈化 |
尾氣催化器 |
||
傳動系統 |
四輪驅動閉式行走系統 |
||
| 擺動角 | 后橋擺動±10° | ||
輪胎 |
12.00-20 |
||
轉向機構 |
±40°鉸接轉向 |
||
行走制動 |
雙回路液壓制動器 |
||
駐車制動 |
減速器多盤濕式制動器 |
||
燃油箱 |
90L |
||

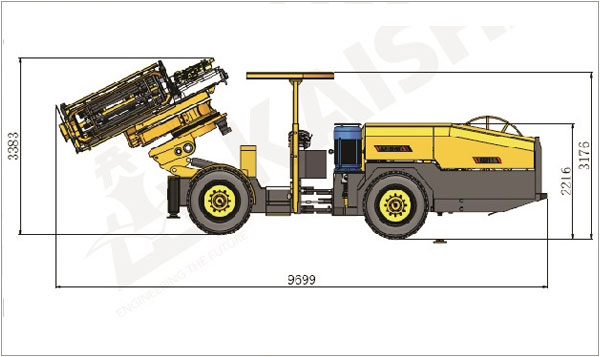

外形尺寸

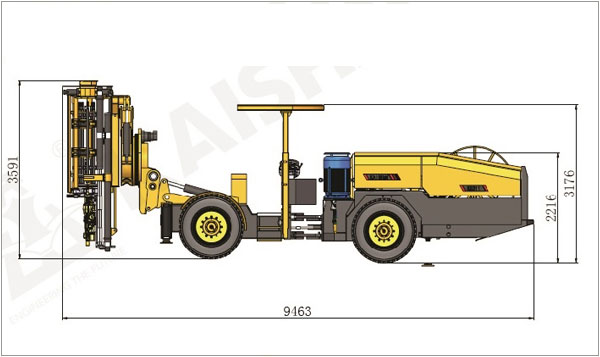

運輸尺寸
轉彎半徑
